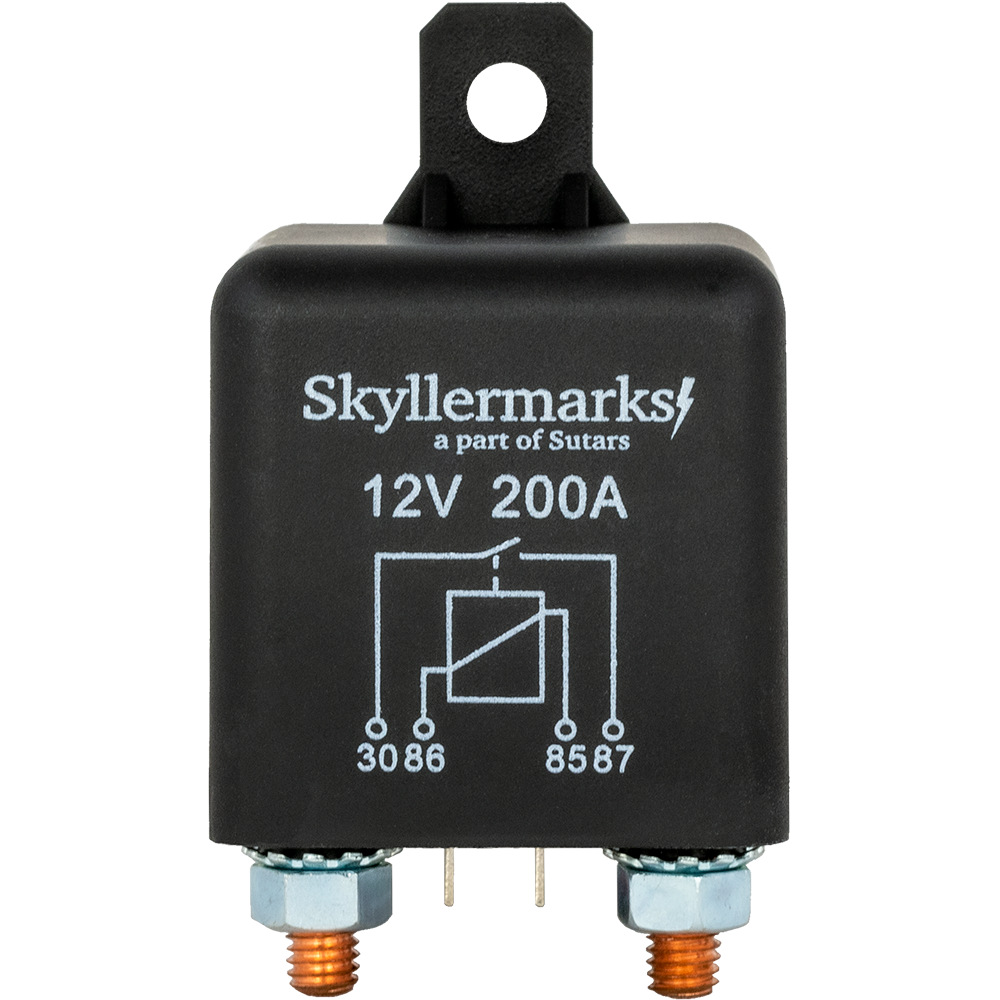

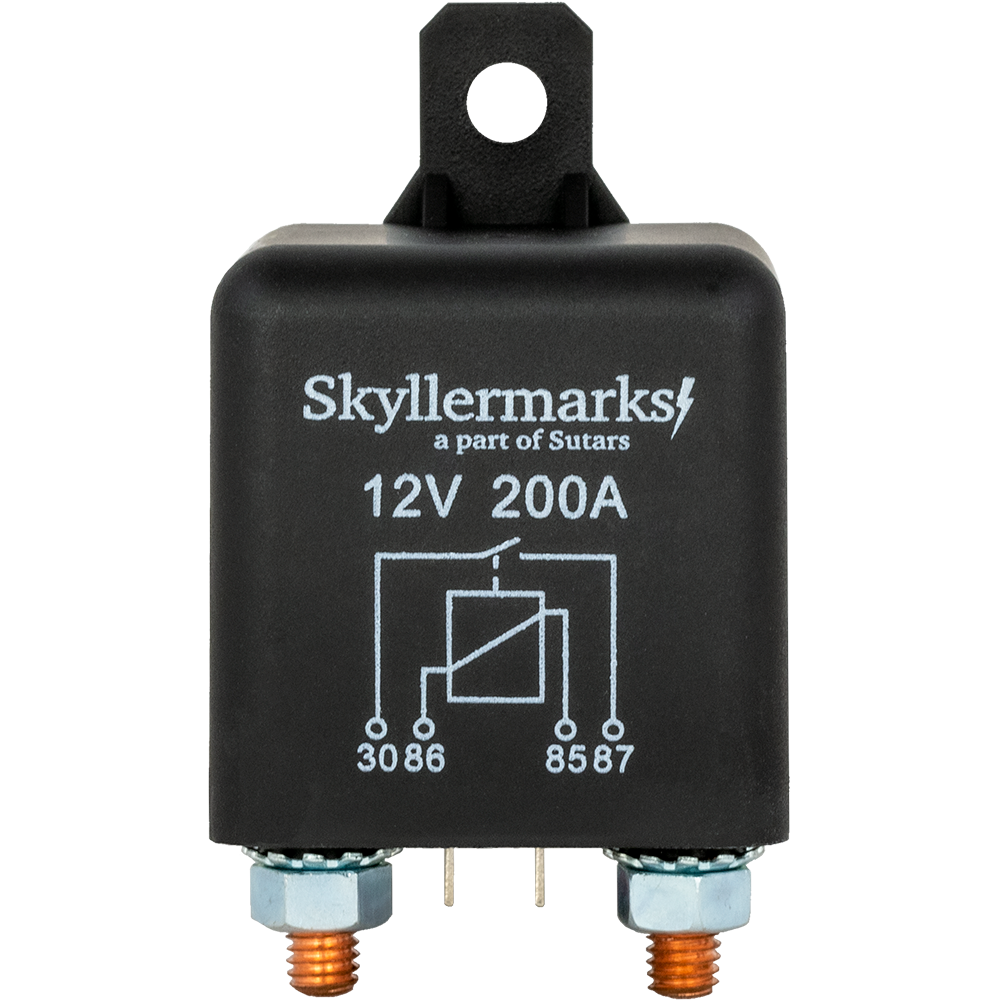

Skiljerelä 200A/12V

För att säkerställa att du alltid ska kunna starta motorn bör du se till att startbatteriet skiljs från förbrukarbatterierna automatiskt när motorn står still. Den enklaste lösningen för detta är att använda ett skiljerelä av hög kvalitet med ordentliga kablar.

Montera skiljereläet mellan plus (+) på startbatteriet och plus (+) på förbrukarbatteriet.
Reläets ena 6,3 mm stift (det spelar ingen roll vilket stift du väljer), kopplas till D+ (61, STA) på generatorn, eller till rätt stift på tändningslåset. På tändningslåset används det stift som har spänning vid motorgång, men inte när motorn är avstängd. Denna kabel styr reläet (+). Det andra stiftet kopplas till startbatteriets minus (-). Använd  2,5 mm² kabel eller grövre.
Det finns ingen risk att koppla reläet eller reläets styrning ”baklänges”.

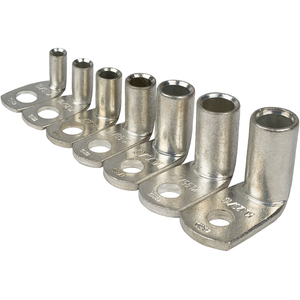

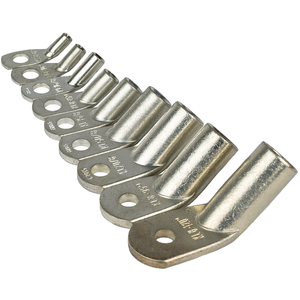

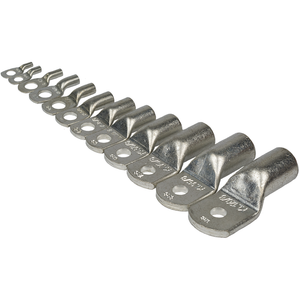

Anslutning: 2 x M6 (använd endast rörkabelskor med M6-hål)
Anslutning styrström: 2 x 6,3 mm flatstift
